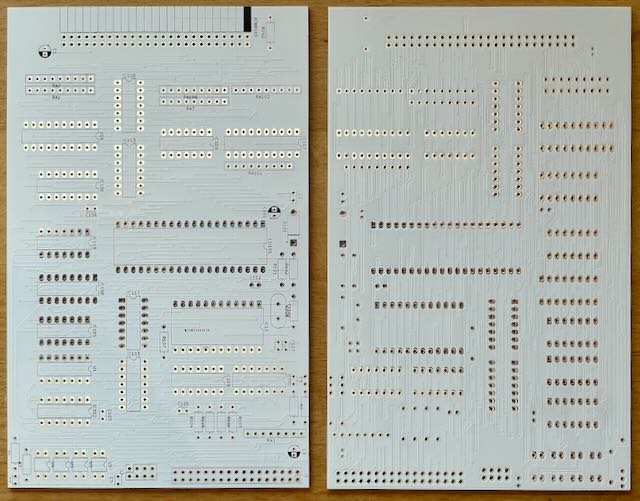

Die Platine wurde vom Originalautor getestet.
Projekt-Homepage • Interakiver Bestückungsplan • Schaltplan
4 Stück verfügbar.
Ein Floppy Controller für den Alphatronics PC. Ich nehme an, er erlaubt den Anschluß von PC 3.5" Laufwerken. Einige der Komponenten sind nicht klar bezeichnet, ich recherchiere noch.
Vorsicht: Der 2x17 Floppy-Stecker muß auf der Unterseite montiert werden.
| Komponente | Anzahl | Preis | Anbieter |
| Platine | 1 | €11.40 | |
| 22pF Kondensator | 2 | €0.08 | Reichelt |
| 470pF Kondensator | 1 | €0.03 | Reichelt |
| 4.7nF Kondensator | 1 | €0.05 | Reichelt |
| 100nF Kondensator | 6 | €0.18 | Mouser • Reichelt |
| 10µF Elektrolytkondensator | 2 | €0.30 | Reichelt |
| 220Ω Widerstand | 4 | €0.16 | Reichelt |
| 2.2kΩ Widerstand | 1 | €0.03 | Reichelt |
| 3.3kΩ Widerstand | 2 | €0.06 | Reichelt |
| 4.7kΩ Widerstand | 1 | €0.03 | Reichelt |
| 33kΩ Widerstand | 1 | €0.05 | Reichelt |
| 150kΩ Widerstand | 1 | €0.04 | Reichelt |
| 560kΩ Widerstand | 1 | €0.03 | Reichelt |
| 1MΩ Widerstand | 1 | €0.04 | Reichelt |
| 9-8 220Ω Widerstandnetzwerk | 3 | €0.24 | Reichelt |
| 9-8 330Ω Widerstandnetzwerk | 2 | €0.20 | Reichelt |
| 8-4 1kΩ Widerstandnetzwerk | 1 | €0.08 | Reichelt |
| 9-8 4.7kΩ Widerstandnetzwerk | 1 | €0.08 | Reichelt |
| 1MHz Quarz | 1 | €0.21 | AliExpress • Mouser |
| 2x4 Stiftleiste | 1 | €0.10 | Reichelt |
| 2x17 Stiftleiste mit Rahmen | 1 | €0.18 | Reichelt |
| 90° 2x25 Buchsenleiste | 1 | €5.55 | Reichelt |
| SED-9420C | 1 | — | |
| 74LS02 | 1 | €0.48 | Mouser |
| 74LS06 | 1 | €0.68 | Reichelt |
| 74LS07 | 1 | €0.49 | Mouser |
| 74LS08 | 2 | €1.28 | Reichelt |
| 74LS10 | 1 | €0.55 | Mouser |
| 74LS14 | 2 | €1.30 | Reichelt |
| 74LS32 | 1 | €0.72 | Reichelt |
| 74LS74 | 2 | €0.92 | Mouser • Reichelt |
| 74LS95 | 1 | €1.53 | eBay |
| 74LS139 | 1 | €0.52 | Mouser |
| 74LS244 | 1 | €1.01 | Reichelt |
| 74LS368 | 1 | €0.17 | Reichelt |
| 74LS621 | 1 | €1.01 | eBay |
| 4-Pin Sockel, schmal | 4 | €2.56 | Mouser |
| 14-Pin Sockel, schmal | 11 | €2.31 | Reichelt |
| 16-Pin Sockel, schmal | 2 | €0.46 | Reichelt • Mouser |
| 20-Pin Sockel, schmal | 2 | €0.60 | Reichelt |
| 24-Pin Sockel, breit | 1 | €0.43 | Reichelt |
| 40-Pin Sockel, breit | 1 | €0.59 | Reichelt |
| µPD765A | 1 | €1.27 | AliExpress |
| A302 Schmitt-Trigger | 4 | €3.36 | eBay |
| 0.01 Kondensator C103 | 1 | — | |
| Diode | 1 | — | |
| Kondensator C1 | 1 | — | |
| nur Platine | €11.40 | ||
| Teilbausatz | €41.36 |
