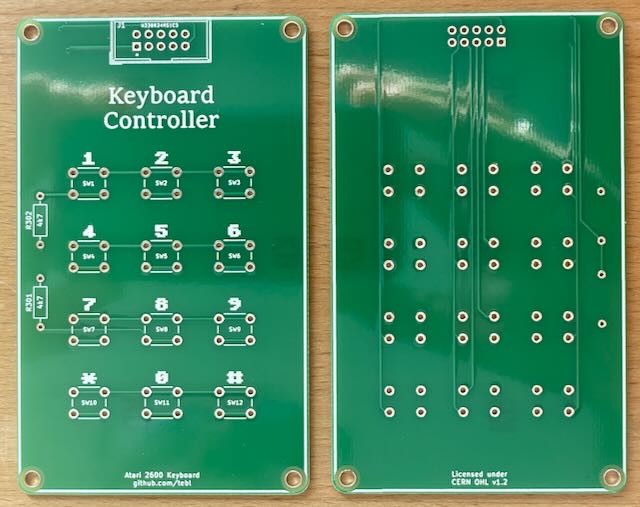

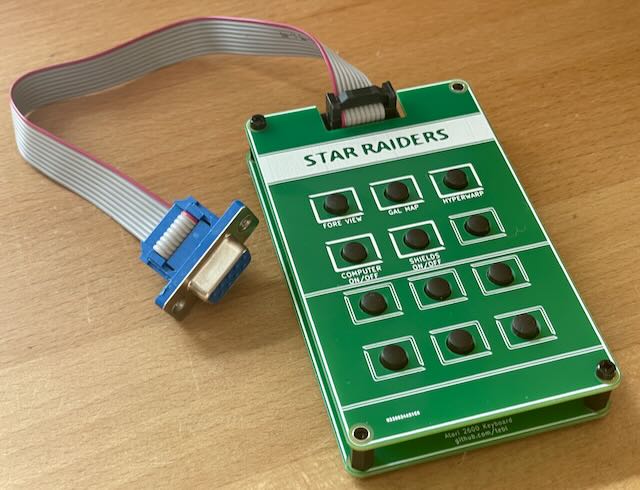

Ich habe die Platine aufgebaut und getestet.
Projekt-Homepage • Interakiver Bestückungsplan
3 Stück verfügbar.
Dieses 12-Tasten Keypad war ursprünglich für das Atari 2600 konzipiert, ist aber auch am C64 betreibbar.
Diese Nachbildung stammt von tebl.
| Komponente | Anzahl | Preis | Anbieter |
| Platine | 4 | €4.00 | |
| 4.7kΩ Widerstand | 2 | €0.06 | Reichelt |
| 2x5 Stiftleiste mit Rahmen | 1 | €0.34 | Reichelt |
| 6x6x7.3mm Taster mit Rille | 12 | €2.88 | Mouser • Reichelt |
| Tastenkappe | 12 | €1.56 | Mouser |
| M3 Schraube | 8 | €0.08 | Reichelt |
| M3 8mm Abstandhalter Buchse/Buchse | 4 | €0.04 | Reichelt |
| Gummifuß, 8mm | 5 | €0.60 | Reichelt |
| nur Platine | €4.00 | ||
| Bausatz | €9.56 |
| Komponente | Anzahl | Preis | Anbieter |
| D-Sub-9 Buchse für Flachbandkabel | 1 | €0.67 | Reichelt |
| 2x5 Buchsenleiste für Flachbandkabel | 1 | €0.08 | Reichelt |
| 9 poliges Flachbandkabel, 1m | 0.3 | €0.29 | Reichelt |
| Bausatz | €1.04 |
